Prowadź koło pasowe

Technologia przetwarzania i produkcyjna oraz materiały koła pasowego Xin ANG Drive

1. Cylinder jest przyspawany przez spawanie gazu z dwutlenkiem węgla i spawaniem łukowym zanurzonym, a cały korpus jest wyżarzany w celu wyeliminowania stresu. Nudząc wewnętrzny otwór, aby zapewnić połączenie między obudową kół a wałem.

2. Wał koła pasowego napędowego Xin ANG jest wykonany ze stali 45 wysokiej jakości, który jest szorstki i testowany wad ultradźwiękowy, a następnie hartowany i temperowany, a następnie drobnoziarnisty i uziemiony.

3. Aby zapewnić jakość bębna, wszystkie bębny muszą zostać w pełni sprawdzone, a jakość każdej spoiny bębna musi być sprawdzona przez UT i zarchiwizowaną. Sporzenia na dole należy sprawdzić kolorystykę. Jeśli występują jakieś wady, należy je usunąć w czasie za pomocą żłobienia łuku węglowego, a następnie ponownie.

4. W celu zapewnienia płynnej pracy bęben został również umieszczony na statycznym stanowisku testu bilansu, a testy bilansu statycznego przeprowadzono ściśle zgodnie ze standardowymi wymaganiami. Eksperyment bilansu statycznego jest przeprowadzany zgodnie z poziomem G40.

5. Nasza firma wykorzystuje ultradźwiękowe detektory wad do wykrywania wad na koło pasowym Xin Ang.

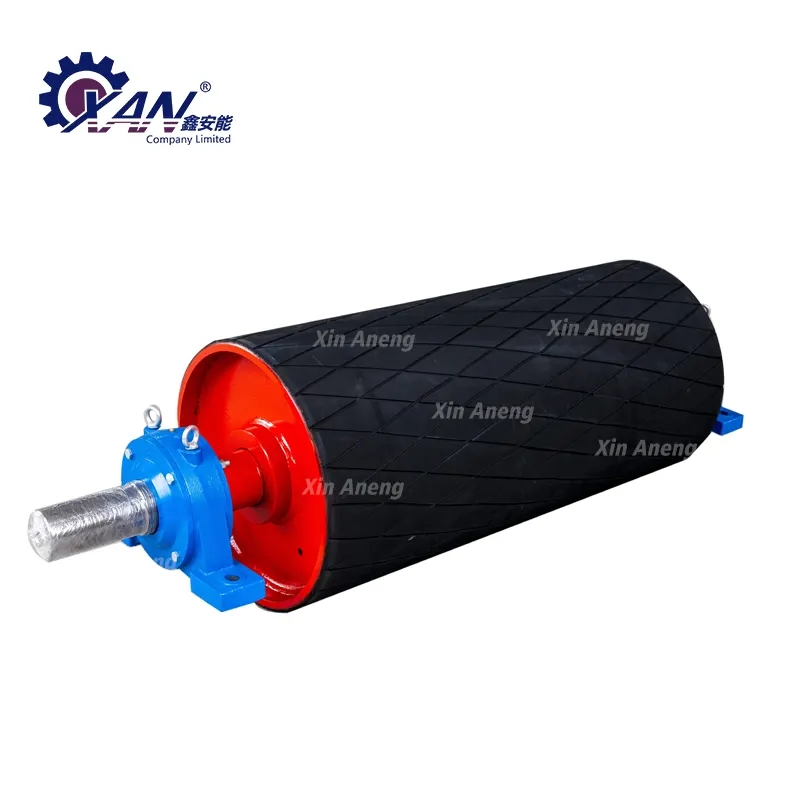

Guma odlewu koła pasowego

1. Powierzchnia całego koła pasowego jest wykonana z gumy odlewanej pryzmatycznej. Warstwa gumowa powierzchniowa jest tworzona przez wulkanizowane pokrycie gumowe. Grubość powierzchniowej warstwy gumowej wynosi nie mniej niż 14 mm, a twardość warstwy gumowej powierzchniowej nie jest mniejsza niż brzeg 70 stopni.

2. Powierzchnia koła pasowego jest gładka i nie jest pokryta klejem.

3. Warstwa kleju gwarantuje, że jest wolna od defektów, takich jak rozwarstwienie i pęcherze. Właściwości fizyczne i mechaniczne górnego kleju i kleju dolnego są zgodne z odpowiednimi przepisami w GB10595-2017.

Po złożeniu bębna tolerancja biegania promieniowego zewnętrznego okręgu powinna być zgodna z wymaganiami w poniższej tabeli.

Jednostka ： MM

Łożyska koła pasowe to łożyska FAG lub SKF.

Główne parametry techniczne rozkładu promu bębna zewnętrznego koła bębna

Tail Bend koło pasowe

φ 800 mm ≤1,05 mm

Φ ＞ 800 mm ≤1,40 mm

Prowadź koło pasowe

φ 800 mm ≤1,05 mm

Φ ＞ 800 mm ≤1,40 mm

Specyfikacja koła pasowego

Nasza fabryka:

Nasza firma ma kompleksowy system zapewniania jakości. Przed rozpoczęciem produkcji złożymy kompleksowy plan zapewnienia jakości dla tego projektu. Plan ten obejmuje procedury zapewnienia jakości, metody organizacyjne, kwalifikacje zaangażowanego personelu oraz kontrole dla wszystkich działań wpływających na jakość projektu, takie jak projektowanie, zamówienia, produkcja, transport, instalacja, uruchomienie i konserwacja. Mamy oddany personel odpowiedzialny za działania w zakresie zapewniania jakości.

Nasz plan zapewnienia jakości określa przede wszystkim następujące punkty:

1. Inspiracja i kontrola sprzętu;

2. Kontrol zakupionego sprzętu lub materiałów;

3. Kontrol materiałów;

4. Kontrol procesów specjalnych;

5. Nadzór budowy na miejscu;

6. Punkty i harmonogramy świadków jakości.
