W związku z powyższymi problemami w poprzednich wiadomościach rozwiązania są dwa: jedno polega na przesunięciu oczyszczarki do przodu, tak aby oczyszczony węgiel był bezpośrednio odciągany na poprzednią taśmę; Drugim jest zwiększenie wysokości jezdni, tak aby punkt przeniesienia przedniego i tylnego pasa miał wystarczającą wysokość w określonym zakresie. Następnie przeprowadź obróbkę szufelki węglowej, aby oczyszczony węgiel przedostał się przez szufelkę na poprzednią taśmę. Czasami jednak ze względu na ograniczenia powierzchni podziemnej i technologii budowy bardzo trudno jest zwiększyć wysokość jezdni.
Przeanalizuj kilka omówionych scenariuszy:
Schemat 1: Zastosuj w pełni mechaniczne urządzenie czyszczące, a konkretna konstrukcja składa się z pręta prowadzącego, belki, urządzenia czyszczącego i bomby. Koncepcja projektowa polega na dokręceniu belki i pręta przez sprężynę i zapewnieniu, że położenie punktu A nie przesunie się pod wpływem wspólnego działania sprężyny i pręta prowadzącego. Wraz ze zużyciem bloczka czyszczącego położenie punktu A stopniowo odbiega od położenia montażowego, a położenie punktu A utrzymuje się w optymalnym położeniu poprzez ręczną regulację położenia drążka prowadzącego.
Zalety tego schematu to:
1. Prosta konstrukcja, niski koszt i łatwość produkcji.
2. W mechanizmie zastosowano czyszczenie wtórne, aby efekt czyszczenia był dokładniejszy.
Wady i problemy:
1. Mechanizm ma mniej ograniczeń, co powoduje niepewność położenia mechanizmu, zwłaszcza w konstrukcji, nie jest łatwo określić jego konkretne położenie, nie można przeprowadzić procesu czyszczenia, a nawet mogą wystąpić wypadki w procesie użytkowania.
2. Sprężyna przyjmuje sprężynę rozciągliwą, co zwiększa trudność instalacji i nie jest łatwo spełnić wymagania wygodnej instalacji
Schemat 2: Zastosuj mechaniczny mechanizm przesuwnego drążka prowadzącego
Zalety tego schematu to:
1. Jest łatwy w instalacji i łatwy w realizacji funkcji czyszczenia.
2. Dzięki dodaniu wahadła operacja jest prostsza, a obciążenie pracowników znacznie zmniejszone.
Wady i problemy:
1. Rowek prowadzący nie jest łatwy do zamocowania i aby to osiągnąć, należy zaprojektować specjalną ramę.
2. Ta metoda zasilania cylindrów hydraulicznych będzie zakłócać działanie produktu i stwarza potencjalne zagrożenie bezpieczeństwa.
Efekt użycia

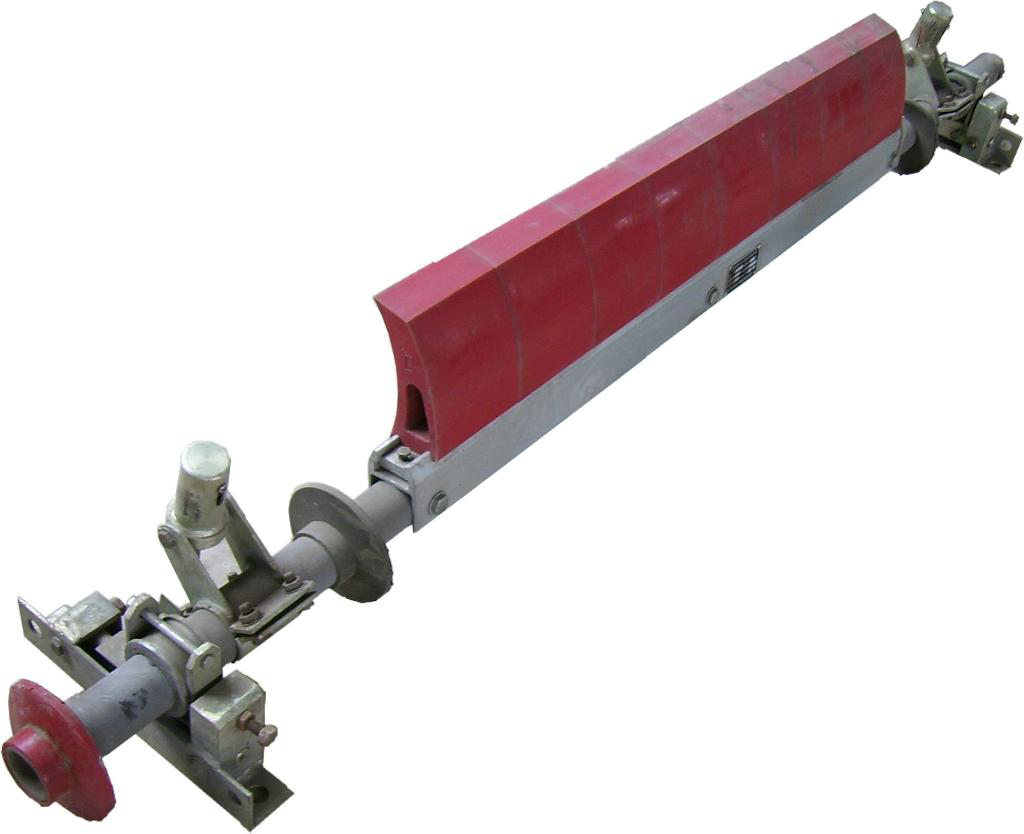

Ponieważ oczyszczacz jest zamontowany na bębnie rozładunkowym, oczyszczony węgiel trafia bezpośrednio na taśmę; Odkurzacz ma konstrukcję ramową, dzięki czemu odkurzacz ma dwa pasy, a efekt czyszczenia jest oczywisty; Czyścik może wystawać z szyny na obu końcach, a po uszkodzeniu można go odwrócić w celu dalszego użytkowania, a następnie wymienić po zużyciu obu stron, skracając czas wymiany poszycia węglowego. Zastosowanie dźwigni poprzecznej ma na celu zmniejszenie wysokości jezdni bez zajmowania przestrzeni zakładkowej obu pasów podczas montażu. Środek czyszczący można dociskać do bębna z dużą siłą nacisku, uzyskując bardzo dobre rezultaty czyszczenia.
