Xin AnengzaopatrzeniePrzenoszenie rolki napinającejrozwiązania zaprojektowane w celu podparcia obciążonej strony przenośników taśmowych przy jednoczesnym zmniejszeniu zwisu taśmy, oporów pracy i niepotrzebnego zużycia. Dzięki konstrukcji skupionej na stabilnym obrocie, niezawodnym uszczelnieniu i kontrolowanym biciem promieniowym, rolki te mogą obsługiwać wymagające zastosowania w transporcie materiałów sypkich i są zaprojektowane na maksymalnie 30 000 godzin pracy w normalnych warunkach pracy.
Rolka napinająca jest jednym z podstawowych elementów systemu przenośnika taśmowego, ponieważ w sposób ciągły podtrzymuje zarówno taśmę przenośnika, jak i transportowany materiał. Odpowiednio dobrane koła napinające pomagają utrzymać kształt pasa, rozkładają obciążenie, zmniejszają tarcie i zapewniają stabilny transport. W tym przewodniku wyjaśniono, jak działają krążniki przenoszące, ich główne elementy, współczynniki wydajności, dostępne konfiguracje, kwestie związane z wyborem i praktyki konserwacyjne. Bada także, dlaczego przy wyborze dostawcy kół napinających należy wziąć pod uwagę precyzję rolek, łożyska, uszczelnienia, jakość materiału i warunki pracy przenośnika.
Spis treści
- Co to jest nośna rolka napinacza?
- Jak działa nośna rolka napinająca?
- Jakie są kluczowe komponenty?
- Jakie korzyści zapewnia?
- Jakie typy krążników nośnych są dostępne?
- Jak wybrać odpowiedni wałek?
- Jakie czynniki techniczne wpływają na wydajność?
- Jak można przedłużyć żywotność koła napinającego przenośnika?
- Często zadawane pytania
- Wniosek

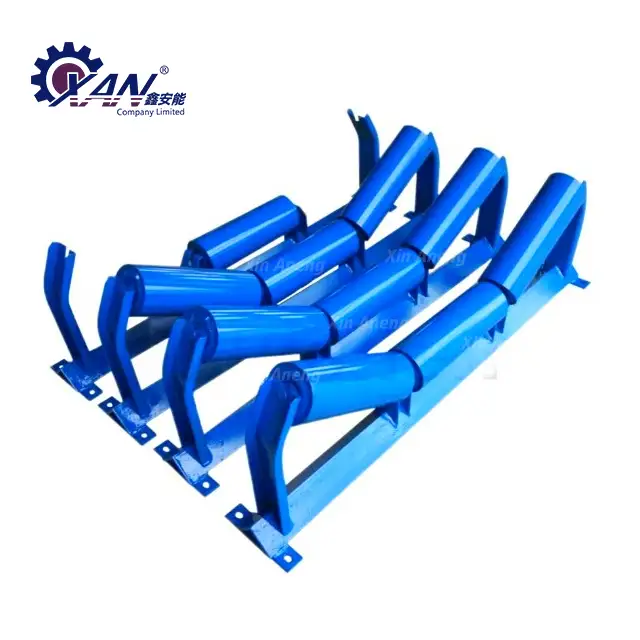

Co to jest nośna rolka napinacza?
Rolka napinająca nośna to obrotowy element przenośnika instalowany pod stroną nośną przenośnika taśmowego. Jego podstawowym zadaniem jest podparcie taśmy i umieszczonego na niej materiału sypkiego w trakcie przemieszczania się taśmy po trasie transportu.
W przeciwieństwie do koła pasowego napędu przenośnika, które zapewnia siłę napędową, koło napinające zapewnia głównie mechaniczne wsparcie i kontrolowany kontakt toczny. Wiele rolek jest zwykle ułożonych jako zestaw kół napinających, co pozwala pasowi zachować odpowiedni profil podczas przenoszenia materiału.
W zależności od konstrukcji przenośnika, krążniki nośne mogą być skonfigurowane jako standardowe krążniki korytowe, układy płaskie, konstrukcje zorientowane na uderzenia, konfiguracje samonastawne lub rozwiązania w kształcie litery V. Prawidłowa konfiguracja zależy od szerokości taśmy, właściwości materiału, prędkości przenośnika, warunków załadunku i wymagań instalacyjnych.
Dlatego dla producentów i integratorów systemów wybór odpowiedniego nośnego wałka napinającego nie jest zwykłą decyzją o zakupie komponentu. Ma to bezpośredni wpływ na stabilność przenośnika, prowadzenie taśmy, zużycie energii, częstotliwość konserwacji i żywotność.
Jak działa nośna rolka napinająca?
Podczas pracy przenośnik taśmowy porusza się po szeregu obracających się rolek. W miarę ładowania materiału sypkiego na taśmę jego ciężar jest przenoszony poprzez taśmę na zespół napinający, a następnie na ramę przenośnika.
Dobrze zaprojektowany sposób noszenia spełnia jednocześnie kilka funkcji:
- Utrzymuje ciężar pustego przenośnika taśmowego.
- Podtrzymuje transportowany ładunek materiału.
- Pomaga utrzymać zamierzony profil paska.
- Zmniejsza zwis pasa pomiędzy punktami podparcia.
- Ogranicza opory toczenia podczas transportu.
- Pomaga w utrzymaniu płynnego transportu materiału.
- Redukuje niepotrzebne naprężenia na taśmie przenośnika.
W typowym przenośniku korytowym kilka rolek jest ustawionych pod kątem, tworząc koryto. Taka konfiguracja zwiększa zdolność taśmy do zatrzymywania materiałów sypkich i może poprawić wydajność przenoszenia bez konieczności stosowania nadmiernej szerokości taśmy.
Jakie są kluczowe komponenty?
Niezawodność koła napinającego przenośnika zależy od interakcji kilku elementów, a nie od samego płaszcza rolki. Typowy zespół nośnego koła pasowego może obejmować wał, łożyska, uszczelki, zaślepki końcowe, gniazda łożysk, rurę nawojową i odpowiednie smarowanie.
| Część | Funkcja podstawowa | Dlaczego to ma znaczenie |
|---|---|---|
| Rura rolkowa | Zapewnia obrotową powierzchnię podparcia paska | Wpływa na płynność pracy, trwałość i kontakt paska |
| Wał | Zapewnia wsparcie konstrukcyjne dla zespołu obrotowego | Musi wytrzymywać obciążenia eksploatacyjne bez nadmiernych odkształceń |
| Łożysko | Umożliwia obrót rolki z kontrolowanym oporem | Bezpośrednio wpływa na jakość obrotu i żywotność |
| Foka | Pomaga zapobiegać przedostawaniu się zanieczyszczeń do obszaru łożyska | Ważne w zapylonych, mokrych i wymagających środowiskach |
| Zaślepka końcowa | Wspiera i chroni komponenty wewnętrzne | Przyczynia się do integralności montażu i skuteczności uszczelnienia |
| Smarowanie | Zmniejsza tarcie wewnętrzne i zużycie | Zapewnia płynniejszą pracę i trwałość łożysk |
Z tego powodu kontrola jakości powinna obejmować surowce, łożyska, uszczelnienia, dokładność produkcji, procesy montażu i kontrolę końcową, a nie skupiać się wyłącznie na zewnętrznym wyglądzie walca.
Jakie korzyści zapewnia?
1. Lepsze wsparcie paska
Ciągłe podparcie zmniejsza nadmierne zwisanie taśmy i pomaga utrzymać stabilną powierzchnię transportową. Jest to szczególnie ważne, gdy przenośnik obsługuje ciężkie lub stale ładowane materiały sypkie.
2. Zmniejszone zużycie paska
Równomierne rozłożenie obciążenia materiału pomaga zmniejszyć miejscowe naprężenia na pasku. Właściwy obrót rolek może również zminimalizować niepotrzebne tarcie pomiędzy pasem a systemem nośnym.
3. Płynniejsza obsługa materiałów
Stabilny obrót koła pasowego umożliwia równomierne przemieszczanie się taśmy wzdłuż trasy przenośnika. Może to przyczynić się do płynniejszego przepływu materiałów i ograniczenia zakłóceń operacyjnych.
4. Dłuższa żywotność przenośnika taśmowego
Gdy pas jest prawidłowo podparty i kontrolowany jest opór toczenia, można zmniejszyć niepotrzebne naprężenia mechaniczne. Z biegiem czasu może to przyczynić się do dłuższej żywotności paska i niższych kosztów wymiany.
5. Niższe wymagania konserwacyjne
Niezawodne łożyska, skuteczne uszczelnienie, dokładna produkcja i odpowiednie materiały mogą zmniejszyć częstotliwość przedwczesnej wymiany koła napinającego i nieplanowanych przestojów przenośnika.
Jakie typy krążników nośnych są dostępne?
Nie ma jednej konfiguracji koła pasowego odpowiedniej dla każdego przenośnika. Różne układy przenośników i warunki transportu materiałów wymagają różnych rozwiązań podpór.
- Standardowe koła napinające koryta:Powszechnie stosowane po obciążonej stronie przenośników taśmowych do materiałów sypkich w celu utworzenia profilu korytowego.
- Płaskie koła napinające:Nadaje się do zastosowań, w których wymagany jest płaski profil pasa.
- Koła napinające udarowe:Przeznaczone do obszarów, w których materiał spada na taśmę i wymagana jest dodatkowa absorpcja uderzeń.
- Samonastawne koła napinające:Służy do kontrolowania prowadzenia pasa i ograniczania jego błądzenia.
- Koła napinające w kształcie litery V:Stosowany w szczególnych konfiguracjach przenośników, w których preferowany jest układ podpór w kształcie litery V.
Projektując lub modernizując system przenośnikowy, należy wybrać typ koła napinającego wraz z pasem, kołem pasowym, wspornikiem, punktem załadunku i ogólną konstrukcją przenośnika, a nie traktować go jako izolowany element.
Jak wybrać odpowiedni wałek?
Wybór odpowiedniego wałka wymaga czegoś więcej niż tylko dopasowania numeru katalogowego. Inżynierowie i zespoły zakupowe powinni ocenić całe środowisko operacyjne.
- Określ szerokość paska:Szersze pasy zazwyczaj wymagają większych i lepiej skonfigurowanych systemów nośnych.
- Sprawdź prędkość paska:Wyższe prędkości stawiają większe wymagania w zakresie stabilności obrotowej, równowagi, łożysk i uszczelnienia.
- Oceń wydajność przenoszenia:Układ rolek musi utrzymać zarówno ciężar taśmy, jak i maksymalne obciążenie materiału.
- Rozważ cechy materiału:Materiały ścierne, zakurzone, mokre, lepkie lub żrące mogą wymagać specjalnego uszczelnienia i wyboru materiałów.
- Przejrzyj warunki instalacji:Temperatura, wilgotność, narażenie na kurz, instalacja na zewnątrz i warunki czyszczenia mogą mieć wpływ na wybór rolek.
- Potwierdź zgodność wymiarową:Wymiary wału, średnica rolki, konfiguracja ramy i wymiary montażowe muszą odpowiadać przenośnikowi.
Na przykład opublikowane dane dotyczące wydajności krążnika nośnego mogą obejmować taśmy o szerokości od około 500 mm do 2400 mm, przy wydajności przenoszenia zmieniającej się w zależności od szerokości i prędkości taśmy. To pokazuje, dlaczego parametry operacyjne powinny zostać potwierdzone przed sfinalizowaniem specyfikacji.
Jakie czynniki techniczne wpływają na wydajność?
Precyzja jest jednym z najważniejszych czynników branych pod uwagę przy ocenie przemysłowej rolki przenośnika. Nadmierne bicie promieniowe może zwiększyć wibracje i opór, natomiast słaba wydajność łożyska lub uszczelnienia może skrócić żywotność.
| Współczynnik wydajności | Potencjalny efekt | Zalecane skupienie |
|---|---|---|
| Bicie promieniowe | Może wpływać na wibracje i stabilność pracy paska | Zachowaj odpowiednią dokładność produkcji |
| Jakość łożysk | Wpływa na opór obrotowy i trwałość | Stosować łożyska odpowiednie do warunków pracy |
| Wydajność uszczelniania | Pomaga chronić elementy wewnętrzne przed zanieczyszczeniem | Dopasuj uszczelki do pyłu, wilgoci i narażenia na działanie środowiska |
| Powierzchnia rolki | Wpływa na kontakt paska i opór jazdy | Utrzymuj powierzchnię gładką i odpowiednio wykończoną |
| Wytrzymałość wału | Określa wytrzymałość na obciążenia osiowe i eksploatacyjne | Wymiary dobieraj zgodnie z rzeczywistym obciążeniem |
| Smarowanie | Wpływa na tarcie i zużycie łożyska | Stosować odpowiedni smar i skuteczną ochronę wewnętrzną |
Według dostępnych informacji technicznych w rolkach Xin Aneng zastosowano specjalistyczne łożyska, smar na bazie litu oraz uszczelnienia wewnętrzne i zewnętrzne. Produkt został określony na okres do 30 000 godzin w normalnych warunkach pracy, chociaż rzeczywista żywotność będzie zależeć od obciążenia, prędkości, środowiska, konserwacji, instalacji i innych czynników operacyjnych.
Jak można przedłużyć żywotność koła napinającego przenośnika?
Nawet dobrze wyprodukowane koło napinające wymaga odpowiedniej instalacji i konserwacji. Program konserwacji zapobiegawczej może pomóc w zidentyfikowaniu problemów, zanim przerodzą się w awarię taśmy lub przenośnika.
- Regularnie sprawdzaj rolki pod kątem nietypowego hałasu lub wibracji.
- Sprawdź, czy nie występują oznaki zatarcia lub obrotów o wysokim oporze.
- Sprawdź uszczelki pod kątem widocznych uszkodzeń lub zanieczyszczeń.
- Monitoruj śledzenie pasa i sprawdzaj utrzymujące się odchylenia pasa.
- Usuń materiał nagromadzony wokół zespołu rolek.
- Sprawdź ramy montażowe i wały pod kątem luzów lub odkształceń.
- Niezwłocznie wymień uszkodzone rolki, aby zapobiec wtórnemu uszkodzeniu paska.
- Prowadź dokumentację konserwacji, aby zidentyfikować powtarzające się wzorce awarii.
Rutynowa kontrola jest szczególnie ważna w górnictwie, kruszywie, portach, elektrowniach, cementowni, metalurgii i innych środowiskach transportu materiałów sypkich, gdzie przenośniki mogą pracować przez długi czas pod znacznym obciążeniem.
Często zadawane pytania
Jaki jest główny cel rolki napinającej nośnej?
Głównym celem jest podparcie obciążonej strony przenośnika taśmowego i transportowanego materiału. Pomaga utrzymać kształt paska, zmniejszyć zwiotczenie, kontrolować opór toczenia i zapewniać stabilną obsługę materiału.
Jaka jest różnica między kołem napinającym nośnym a kołem napinającym powrotnym?
Koło napinające podtrzymuje załadowaną stronę nośną taśmy, podczas gdy koło napinające powrotne podtrzymuje pustą stronę powrotną, gdy taśma przemieszcza się z powrotem w kierunku obszaru załadunku przenośnika.
Czym różni się koło pasowe nośne od koła pasowego udarowego?
Standardowe koło napinające nośne przede wszystkim podtrzymuje taśmę i materiał podczas transportu. Koło pasowe napinające jest zwykle umieszczane w strefach załadunku, gdzie spadający materiał powoduje większe siły uderzenia i wymagana jest dodatkowa ochrona pasa.
Jak długo może wytrzymać rolka napinacza nośnego?
Żywotność zależy od obciążenia, prędkości, materiału, środowiska, instalacji, konserwacji, jakości łożysk i uszczelnienia. Xin Aneng podaje do 30 000 godzin w normalnych warunkach pracy, ale rzeczywistą wydajność należy oceniać w zależności od konkretnego zastosowania.
Jakie informacje powinien podać kupujący przy składaniu zamówienia?
Kupujący powinni zwykle podać szerokość taśmy, prędkość taśmy, wydajność przenoszenia, charakterystykę materiału, układ przenośnika, średnicę rolek, wymiary wału, środowisko instalacji oraz wszelkie mające zastosowanie wymagania techniczne lub wymiarowe. Podanie pełnych informacji pomaga producentowi zalecić odpowiednią konfigurację.
Wniosek
Rolka napinacza nośnego może być stosunkowo małym elementem kompletnego systemu przenośnika, ale jej wpływ na podparcie taśmy, stabilność transportu materiału, zużycie, konserwację i ogólną wydajność operacyjną jest znaczący. Właściwa kombinacja konstrukcji rolek, łożysk, uszczelek, smarowania, dokładności wymiarowej i konstrukcji dostosowanej do konkretnego zastosowania może pomóc operatorom przenośników osiągnąć bardziej niezawodną i długoterminową wydajność.
W przypadku projektów wymagających niezawodnych komponentów przenośników rozwiązanie nośnej rolki napinającej firmy Xin Aneng zapewnia opcję dla wymagających zastosowań w transporcie materiałów sypkich. Jeśli wybierasz rolki do nowego przenośnika, wymieniasz istniejące rolki napinające lub opracowujesz dostosowany do indywidualnych potrzeb system przenoszenia,skontaktuj się z namiz szerokością taśmy, prędkością, wydajnością i warunkami pracy, aby omówić odpowiednie rozwiązanie dla Twojego projektu.
